智能人工气候室

智能人工气候室

型号：QSRG-Y

功能特点：

智能人工气候室具有程控、控光、控温、及灭菌等多种功能,人机界面采用工业彩色手触摸液晶屏,并具有历史数据记录功能,可通过U盘或计算机将历史数数据导出.

控制器自带WiFi功能，连接网络后，可远程在计算机及手机上查看，设置，修改参数.

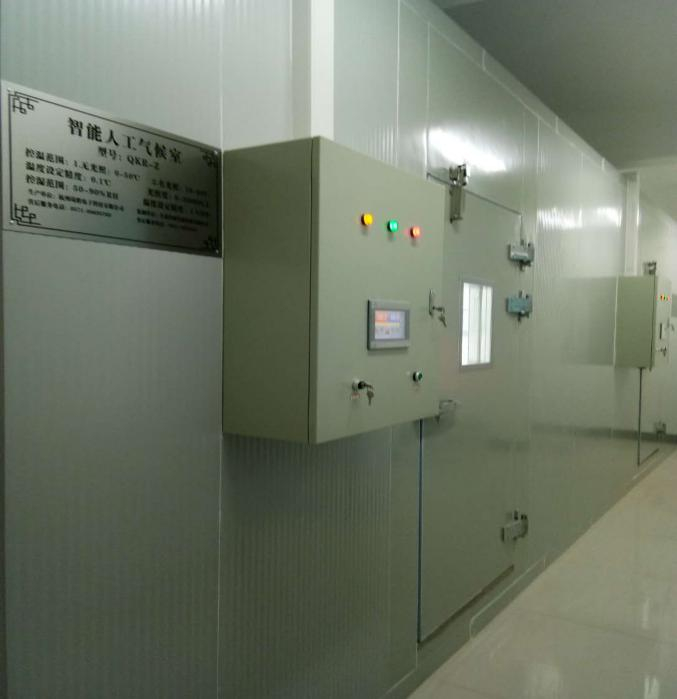

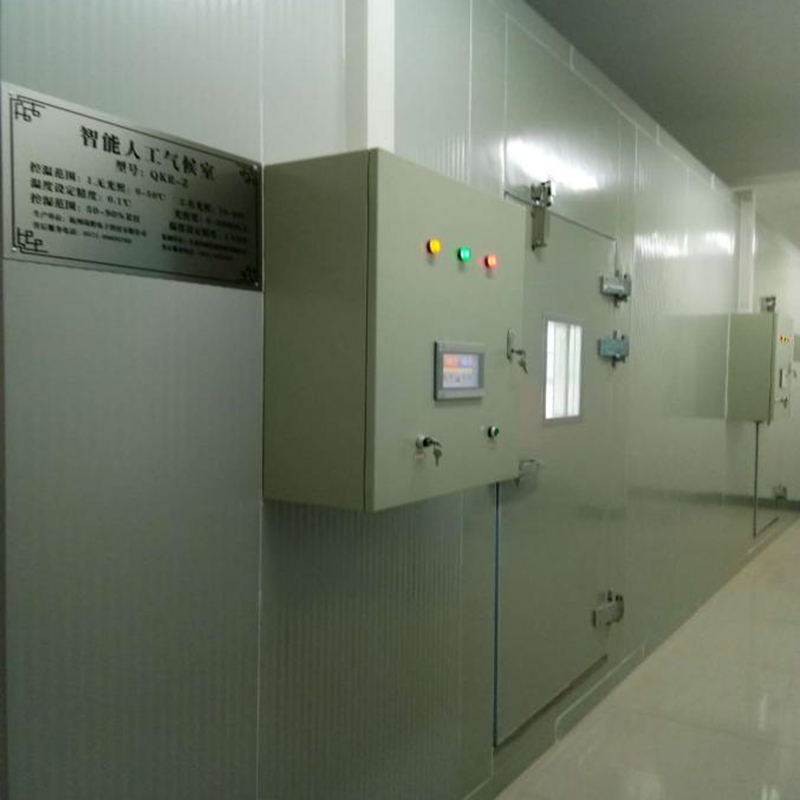

智能人工气候室专用设备的组成为库体、库门、压缩及制冷（制热）系统（分为室外机和室内机）、辅助电加热器、加湿器、除湿机、灭菌紫外灯、照明灯和电脑控制系统（含各种传感器）等
库体由100mm白色彩钢板高密度聚苯乙烯库板构筑,配有标准库门
为确保安全,具有漏电保护、缺相保护和超温保护等多种功能.
技术参数：

气候室规格：两间人工气候室，每间建设尺寸：长*宽*高约为3500*5000*2600mm。

1.温度控制：

控制范围0-50℃连续可调，控制精度±0.5℃ ,温度波动性≤±1℃。

2.湿度控制：

控制范围50-95%RH连续可调，控湿精度≤± 1%RH，波动度：≤± 7%RH

3.制冷机：

制冷量10.7KW,机组COP2.43,1米处机组噪声60db，制冷剂采用R404A，电源电压380V/50Hz，每间人工气候室配置独立制冷系统，1用1备（4P+4P）。

4.高效蒸发冷风机：

每间人工气候室配置2台高效蒸发冷风机（1用1备），支持独立气流循环。制冷量,10.8KW, 风量4248m³/h, 射程12m, 冷风机具备化霜功能。

采用双侧送风顶回风形式，保障室内温度整体均匀度

5．作物长势监测

(1)植物长势监测：在人工气候室内配备高清摄像头，可360度全景旋转。通过图像分析技术，可以判断植物生长状态是否正常,检测是否存在实验苗倒伏、死亡等情况，支持连续拍照及实拍视频相机帧率60fps。

(2)活体成像功能：实现3840*2880分辨率的成像效果，能够识别种子发芽率、种子发芽速率；通过获取植物影像图，实时监测植物的生长状态；动态成像：系统支持对专用影像装置进行设置，可自动获取种子发芽、苗期、全生育期的影像图，形成植物的生长动态实物影像，系统支持用户远程打开电脑端平台，预览植物的生长长势情况或材料样本长势对比。

(3)苗情检测；可对监测范围内作物的茎、枝、叶在地面的覆盖情 况 的动态分析，得出作物冠层覆盖率，适用于所有作物和植物，支持视频播放形式，动态展现作物覆盖度变化情况，对作物长势进行分析。

6．光照调节系统

（1）光源具备红、蓝、远红、白光四种光质，红光峰值660nm，蓝光峰值450nm，远红光峰值730nm，白光5000K ,光谱覆盖380-780nm，具备太阳光谱特性。

（2）可见光分布：600-700nm占比约51%， 500-600nm占比约23%，400-500nm占比约26%。

（3）每层栽培架配2片LED平板光源，灯珠矩阵均匀分布，采用恒流驱动，光衰5万小时≤30%，每片灯板尺寸W：600mm*D600mm。

4）每个光源正下方约10cm处光照强度30000勒克斯，支持亮度无极调节，调节范围

0-30000勒克斯。（提供光照布局点位图和光谱图）

（5）每片光源支持0-30000LX无极调光，（例如需要光照度为12000LX,可直接输入12000LX,无需转化计算。可通过手机APP或现场触控屏控制，每层光照可单独调节，同时支持机械式控制。

7.加/除湿系统

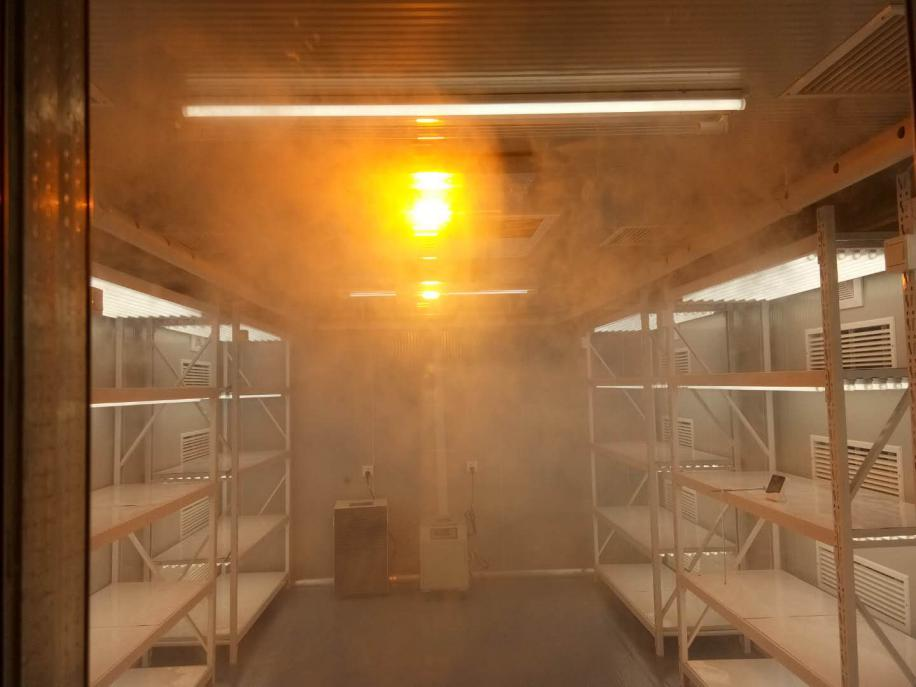

室内使用超声波加湿器对室内进行加湿，超声波加湿器加湿量3KG/H。湿度可调范围10-95%，湿控回差值±3%，出雾口Φ110mm*1个，24h 定时开/关机，带净水功能。采用超静音防潮风机，出雾管道立体式排布，要求出雾均匀。除湿机除湿量：50L/D。

8.辅助加热系统

采用PTC陶瓷电加热形式，确保加热管在200度时停止升温，加热均匀，升温速率较低。温度的控制运算模式采用PID形式，当实际温度与设定温度相差较大时，控制系统会全功率工作，保证设备能迅速达到需求的温度；当实际温度快要接近设定温度时，系统会自动逐渐缩小功率工作或者间歇性开启元器件，保证实际温度不会超过需求温度。温度控制系统具有超温报警功能。当温度超过使用极限时，会自动报警，并自动切断电源。

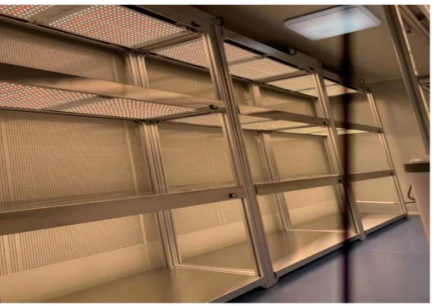

9.植物栽培单元

(1)每间培养室植物培养架11座 ，W1300mm*D700mm*H2000mm共3层可使用层 ，每层搭配灯板式植物补光灯。

(2)材质： 整座栽培架的层板、立柱、横杆都为304#不锈钢； 立柱为圆管，管径为 φ38mm, 厚度1mm ; 横杆为30*15mm矩形管，厚度1mm ;圆管与方管采用L型锌合金转角连接，每层高度可手动上下自由无级调节；立柱下方配有调整脚；整个架子无任何焊接点，可以随意拆卸组装。

(3)具备配套见虫识别功能，可通过3种类型数据模型进行拍照虫类识别，通过对植物的叶、茎、穗、根等进行已有数据库图像病害识别，数据包含虫害、病害简介，虫害形态特征，病害病原特征，分布区域及防治建议。（功能条款提供有操作界面截图）

10.新风系统

新风系统采用全热交换型新风换气机进行新风换气，双向换气，对向流芯体设计，换新风量500m ³/h；

11.全自动温湿度传感系统

(1) 防护等级：满足GB/T4208-2017标准IP65等级或以上防护等级

(2) 使用范围：温度-30～60℃,湿度10~00%RH,温度传感器精度：±0.1℃ , 湿度传感器精度：± 1%

3) 采样频率： 1次/秒；

(4) 年漂移量：湿度≤0.5%。

5) 温湿度传感器信号线采用专用屏蔽线(全自动温湿度传感系统所使用的空气温湿度传感器需提供计量检定机构出具的校准合格证书进行佐证)

12.制冷配件及安装材料

制冷剂：需采用环保制冷剂，沸点(101.3KPa):-46.4℃ , 临界压力3740Kpa，饱和液体密度(25℃):1.045g/cm3; 破坏臭氧潜能值(ODP):0；全球变暖数值(GWP):0.11。制冷铜管管道、保温、焊接材料、润滑油须根据现场实际情况配齐。制冷铜管管道、管件、 电线电缆等辅材选用国标产品，制冷剂及润滑油等要求选用产品。

13.围护结构

(1) 每间房间整体5面保温层均采用双面彩钢聚氨酯保温板，聚氨酯保温板厚度100mm,钢板厚度0.6mm, 聚氨酯：40±2KG/m³, 高阻燃等级B1,导热系数 λ 0.024w/m.k, 抗压强度160kpa,闭孔率： 93%,吸水率：3%,尺寸稳定性：1.5%,使用温度：-40℃~+120℃,氧指数： 28%。

(2) 风墙采用铝扣板材料制作，双侧出风

(3) 整体项目地面处理使用2mmPVC底板，颜色可指定。

(4) 围护结构安装使用的密封硅胶、保温胶水均要求使用国标产品。

保温胶水使用阻燃型橡塑保温专用胶水，密封硅胶要求中性硅酮密封胶，配齐库板备件、蘑菇螺栓等

(5) 气流组织：双侧出风蒸发器，全网孔风墙，安装于气候室两侧，钢板厚≥0.8mm。

(6）气流循环：双侧出风蒸发器气流流经两侧全网孔风墙，然后流经栽培架，再向上流入蒸发器进行换热。

(7）地面硬化，C30混凝土基础，高度≥20公分，配置排水口，地面硬化面积≥50㎡。

(8) 气候室外防雨防晒装置、排水设施整体安装。人工气候室需搭建太阳能防雨防晒棚，防雨防晒棚需完全遮盖人工气候室。材质：主框架采用 Q235B钢材，表面经热镀锌处理（镀锌层厚度85 μm）后再喷涂户外专用氟碳漆，耐腐蚀性强；面板厚度10mm，抗冲击强度60kJ/㎡，耐高温性能120℃ , 耐低温性能-40℃ , 且具备防紫外线功能（添加UV涂层）。跨度根据实际场地需求确定，最大跨度不超过10m，檐口高度≥2.5m；框架连接采用高强度螺栓连接，防雨棚排水坡度≥5 °，确保雨水快速排出，避免积水。

（9）智能人工气候室门：尺寸800*2000mm，10 公分门框，带观察窗。材料为100mm双面彩钢聚氨酯材质，聚氨酯： 40KG/m³ , 导热系数 λ 0.024w/m.k，彩钢板厚度0.6mm，闭孔率：93%，抗压强度：2.0-2.7kg/cm2 ，吸水率：3%，尺寸稳定性：1.5%，氧指数：28%，高阻燃等级B1。门禁系统:指纹、密码、刷卡等方式进入。具有开门记录功能。

（10）气压平衡装置：为了避免田间环境模拟生长室内部温度的变化而引起内外压力差对田间环境模拟生长室内强度的影响，在每个气候室内部侧壁处安装一套重力关闭型压力平衡装置。

14.室内照明及灭菌系统

(1) 室内照明防爆防潮LED 灯，外壳为PC 材质，防水等级 IP65, 耐低温度 - 45℃ , 功率20W/支。

(2) 灭菌抑菌系统：含UV、光量子发生存储装置、感应开关、LED半导体光源、UV 功率10mW 以下， 在样品灯管下方垂直中心约1m 处，开启样品紫外线灯分别于5min、10min、15min、30min、60min时测量，其紫外线强度均363 μW/cm²。

(3)菌载体放在距离样品发光面2m 处，运行作用15min, 其对大肠杆菌及金黄色葡萄球菌的杀灭对数值均4.00,具有99.9% 杀菌率。

15. 控制系统

(1)控制系统具有历史数据储存功能和远程网络管理软件通讯接口，同时能够采集室内温度、室内湿度及开关设置、空调设备开关量状态等数据，采用21寸液晶彩色触摸组态屏作为人机交互界

面。可自由设定库内环境所需参数。

(2)控制系统可实现自动/手动双向无扰动切换，可随时进行参数的修正或设置，实时显示人工气候室各设备状态和测试的温、湿、光等数据，综合数据可实时列表显示和曲线显示，系统不设外露的按键开关，系统内标配供电二三插座。

(3)温度、湿度参数均可设置为恒定模式或按时间段变化模式，程序以24 小时为周期设置循环，最多可设置30段时间段。

(4)保护和报警系统：具有非正常运行（过流保护、短路保护、缺相保护、参数异常等）硬件报警功能。同时，亦可由使用人手动设置超温报警温度，当超温时可自动报警并切断相应设备供电，同时通知使用人进行检查判断，在液晶触摸屏上界面显示文字信息且有确认按钮解除报警。系统支持远程报警，相关报警信息可同步发送至指定用户的手机或电脑终端。具备多重电气保护措施，包括漏电保护、过载保护等。断电后恢复供电时，系统可以自动恢复运行。控制柜应设有紧急停止按钮。

(5)内置电能计量功能，实时监测电能消耗，优化控制系统的能耗损失。支持有线网，WIFI，4G通讯。

(6)直观显示当前时间、库内温度、湿度、能耗数据管理运行数据曲线图、 用户登录管理、报警信息等。

(7)所有的参数显示和设定均可在触摸屏上进行，触摸显示器具有分级密码管理功能，未经授权无法操作系统。

16.电控系统

电控系统柜采用防水设计，材质碳钢，钣金折弯焊接，表面磷化喷塑处理。电控系统具有防火、防潮、防雷、防水、防尘等性能，控制柜内部电控元件(含断路器、接触器、防雷器、空气开关和中间继电器等)控制柜要求安装散热风扇需具备CCC认 证并符合中国国家标准（GB系列），采用先进的电控技术，可以在380V±20% 的电源条件下可靠工 作 。另配有电源保护模块，可以在380V±50%的范围内选定保护值，当电压波动超出范围时自动保护机组，当电压恢复正常时，机组自动重新投入运行

17.远程监管系统

(1)配置远程监管平台，可在 PC 和安卓手机端通过输入用户密码实时查看运行情况

(2)可远程实现设备运行状态监管、数据查看、远程设置温度等远程控制功能，紧急情况下可远程关机，实现无人值守管理。

(3)可实现24小时不间断数据记录、存储，可按天、周、月查看史数据，温湿度数据、不同房间数据都可同一坐标轴显示。

(4)具有超温报警、异常报警功能，可设定温度报警上下限值，数据异常、 突然断电时可自动发出报警信号。

(5)具有远程传输功能，所测量数据实时发送至服务器，上网页查看数据。可显示每种传感器采集到的数据、检测时间信息。平台内数据可下载，分析，打印，平台可以结合数据进行报表制作，报表打印，报表导出功能。平台为设备数 据提供曲线与表格等报表形式，且数据可导出与导入
